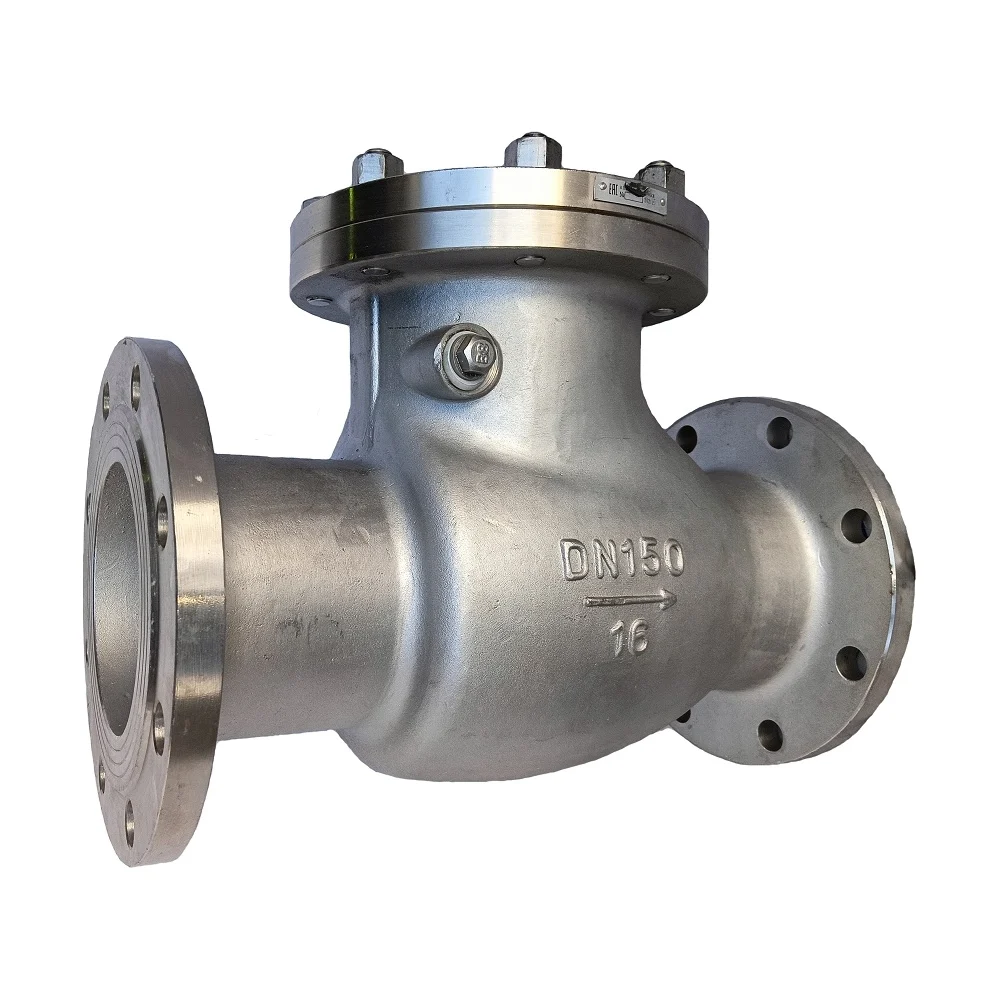

Клапаны обратные 19нж76нж фланцевые нержавеющие в Тамбове

Клапаны обратные 19нж76нж в Тамбове

Клапаны обратные 19нж76нж - это поворотная арматура защитного типа с корпусом из нержавеющей стали, предназначенная для автоматического предотвращения обратного потока рабочей среды в трубопроводах. Индекс расшифровывается так: 19 - тип арматуры (обратный клапан, затвор обратный), нж - материал корпуса (нержавеющая сталь), 76 - номер модели, нж - материал уплотнительных поверхностей (нержавеющая сталь).

Конструкция

• литой корпус из коррозионностойкой стали со встроенной крышкой или съёмной крышкой на шпильках (ревизионное окно, закрытое глухим фланцем, упрощает обслуживание без демонтажа с трубопровода);
• поворотный затвор в виде захлопки (диска), закреплённой на оси в верхней части проходного сечения;
• уплотнительные поверхности «металл по металлу» либо уплотнение диска графитом;
• прокладки из паронита, армированного сеткой.

Принцип работы

Среда подаётся под захлопку и открывает проход, отжимая диск от седла. При снижении давления перед клапаном или попытке обратного движения среды захлопка под собственным весом и давлением возвращается на седло и перекрывает поток. Арматура действует автоматически и не требует управления или регулирования в работе.

Основные особенности и преимущества

• низкое гидравлическое сопротивление за счёт подъёма затвора при открытии;
• коррозионная стойкость корпуса и уплотнений - возможность работы с агрессивными средами;
• широкий температурный диапазон - от минус 60 до плюс 560-565 °C;
• работоспособность на горизонтальных и вертикальных участках трубопровода;
• защита насосов, теплообменников и другого оборудования от гидроударов и обратного тока среды;
• длительный срок службы в системах с нейтральными и малоагрессивными средами.

Основные разновидности

• по конструктиву - поворотные (захлопка на оси) и подъёмные версии клапанов этой серии;
• по исполнению уплотнения - металл по металлу, с уплотнением графитом;
• по климатическому исполнению - У, ХЛ, УХЛ (в том числе УХЛ1) по ГОСТ 15150.

Где применяется

• нефтегазовая отрасль - технологические линии транспорта нефти, нефтепродуктов, газа и газоконденсата;
• энергетика и теплоснабжение - паро- и водопроводные магистрали;
• химическая, нефтехимическая и пищевая промышленность - узлы с коррозионно-активными и нейтральными средами;
• системы водоснабжения и канализации, в том числе среды с твёрдыми частицами;
• резервуарные и насосные обвязки, где требуется защита от обратного потока.

Ограничения конструкции

• работает только автоматически - отсутствуют варианты ручного или электрического управления;
• требуется соблюдение установочного положения: на горизонтальном трубопроводе - крышкой вверх, на вертикальном - входным патрубком вверх (по направлению потока среды);
• металл по металлу уплотнение не даёт полной герметичности по капельной воде;
• чувствительность к гидроударам и к потоку с крупными механическими включениями - возможно повреждение захлопки и седла;
• значительная масса конструкции, особенно в больших диаметрах.

Варианты управления

• автоматическое - открытие и закрытие происходят под действием давления среды и собственного веса затвора, внешнее управление не предусмотрено.

Рабочие среды

• вода, пар, воздух, инертные газы;
• нефть, нефтепродукты, масла, газоконденсат, углеводородные газы;
• аммиак, жидкий азот и кислород, водные растворы солей;
• неагрессивные, слабоагрессивные и агрессивные жидкие и газообразные среды, скорость коррозии материала корпуса которых не превышает 0,2 мм в год.

Виды присоединения

• фланцевое по ГОСТ 54432-2011 (ранее - по ГОСТ 12815-80);
• с концами под приварку по ГОСТ 3326-1986;
• муфтовое (резьбовое) - для отдельных исполнений.

Материал корпуса и запорного элемента

• корпус - нержавеющая сталь 12Х18Н9ТЛ (аналог AISI 304);
• запорный элемент (диск, захлопка) и уплотнительные поверхности - нержавеющие стали, например 14Х17Н2;
• уплотнение - металл по металлу или графит, прокладки из армированного паронита;
• шпильки и гайки - нержавеющая сталь 14Х17Н2.

Наиболее востребованные диаметры и давления

• условный диаметр Ду - 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400 мм;
• номинальное давление - Ру 16 (1,6 МПа), в отдельных исполнениях до Ру 25 (2,5 МПа);
• наиболее ходовые размеры - Ду 50-150 мм.

Обратный клапан диаметром 100 в каталогах и прайс-листах встречается в разных написаниях: клапан Ду 100, клапан Ду100, клапан 100 мм, клапан DN 100, клапан DN100 - это один и тот же типоразмер.

Основные производители в России

• Пермский трубопроводный завод (ПТЗ);
• Акватехкомплект (АТКА);
• Победа-30;
• НефтеХимИнжиниринг;
• АВИС.

Наиболее популярные бренды

• АТКА;
• Победа-30;
• KARON;
• АВИС;
• ПТЗ.

Где купить клапаны обратные 19нж76нж в Тамбове?

Купить клапаны обратные 19нж76нж по цене завода производителя можно в нашей компании. Подберём по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные 19нж76нж в Тамбове?

Цена на клапаны обратные 19нж76нж зависит от объёма закупки, наличия у нас на складах и стоимости доставки (если везём под заказ из России) или производим под заказ.

Как выбрать обратный клапан 19нж76нж

При выборе клапана 19нж76нж исходите из условий линии. Первый параметр - рабочая среда и температура: серия рассчитана на пар, нефтепродукты и коррозионно-активные среды до +560 °C, поэтому ставить её на обычное водоснабжение незачем - дешевле подойдут стальные 19с38нж или 19с53нж. Второй - условный проход Ду 50–400 и давление Ру 16 или Ру 25. Третий - присоединение: фланцевое по ГОСТ 54432-2011 или под приварку. Четвёртый - класс герметичности по ГОСТ 9544 и материал уплотнения: металл по металлу или графит. Пятый - монтажное положение: горизонтально крышкой вверх, вертикально потоком снизу вверх, всегда по стрелке на корпусе. Пришлите параметры системы - поможем подобрать модель и назовём цену с доставкой.

Частые вопросы о клапанах обратных 19нж76нж

Из какой стали изготавливают клапаны 19нж76нж?
Корпус - литая нержавеющая сталь 12Х18Н9ТЛ (аналог AISI 304), уплотнительные поверхности и крепёж - нержавеющие стали, например 14Х17Н2.

До какой температуры работает клапан 19нж76нж?
Серия рассчитана на горячие среды: пар и нефтепродукты - до +560–565 °C в зависимости от производителя. Точное значение смотрите в паспорте завода.

Предоставляется ли оригинал паспорта завода-изготовителя и сертификат соответствия на каждую партию?
Да, на каждую партию предоставляется весь комплект документов.

Делаете ли бесплатную доставку до транспортных компаний?
Да, бесплатно довозим груз до терминала транспортной компании.

В течение какого срока выставляете счет?
На складские позиции счет выставляем в течение 2 часов.

Какая сумма минимального заказа?
5000 рублей.

Участвуете ли в тендерах?
Да, мы принимаем участие в тендерах.

Можно ли перед отгрузкой запросить фото клапанов?
Да, можно.

Можно ли использовать клапан как запорную арматуру?
Нет. Обратный клапан работает автоматически - открывается и закрывается от давления среды. Для полного отсечения потока нужна запорная арматура: задвижка, шаровый кран или запорный клапан.

В каком положении устанавливается клапан?
На горизонтальном трубопроводе - крышкой вверх, на вертикальном - потоком среды снизу вверх, всегда строго по стрелке на корпусе. Точные требования смотрите в паспорте конкретного завода.

Можно ли установить клапан после насоса?
Да, это типовое решение: клапан после насоса защищает его от обратного вращения и гидроудара при внезапной остановке.

Как подобрать нужный типоразмер?
По условному проходу (Ду или DN), номинальному давлению (Ру или PN), типу рабочей среды и способу присоединения к трубопроводу. Пришлите параметры системы - поможем с подбором и назовём цену.
